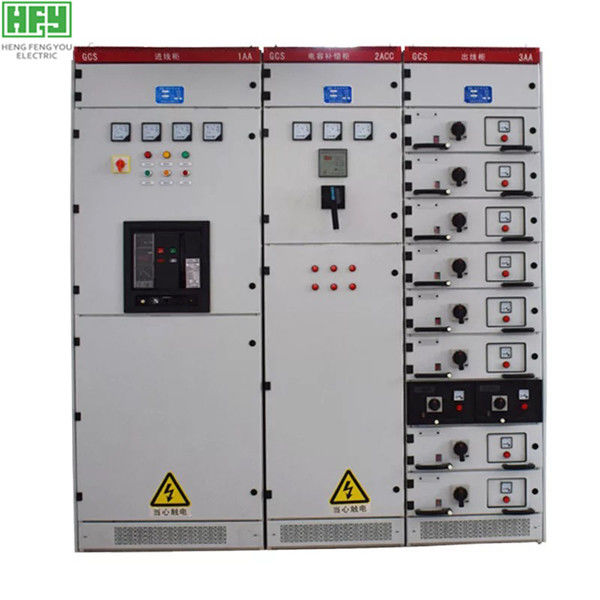

GCS MNS سری 11KV 12kv سه فاز ولتاژ پایین قابل برداشتن سوئیچ تابلو برق تابلو برق

ویژگی های ساختاری:

1. چارچوب با استفاده از بخشهای باز نوع 8 میلی آمپر ، نصب شده در مدول اصلی قاب E = 20 میلی متر و 100 میلی متر Φ 9.2 میلی متر سوراخ نصب شده است ، مونتاژ قاب قابل انعطاف.

2. اتاق های عملکرد کابینت سوئیچ از یکدیگر جدا شده اند و محفظه ها به اتاق های واحد عملکردی ، اتوبوس ها و اتاق های کابل تقسیم می شوند. عملکرد هر محفظه نسبتاً مستقل است.

3. شینه افقی روش چیدمان افقی پشت کابینت را برای افزایش توانایی شینه در مقاومت در برابر قدرت الکتریکی در پیش می گیرد.

4. طراحی محفظه کابل ورود و خروج از کابل را بسیار راحت می کند.

5. ماژول ارتفاع کشو 160 میلی متر است. کشو فقط در ابعاد ارتفاع تغییر می کند ، عرض آن ، ابعاد آن تغییر نمی کند. کشوهای همان واحد عملکردی قابلیت تعویض خوب دارند. جریان نامی حلقه واحد 400A و پایین.

6. پانل کشو با تقسیم ، بستن ، آزمایش ، علامت آشکار موقعیت را بیرون بکشید. واحد کشو با یک قفل مکانیکی ارائه شده است. واحد کشو به عنوان بدنه اصلی ، در همان زمان با کشش و ثابت ، می تواند باشد ترکیبی مخلوط ، استفاده دلخواه.

7. درجه حفاظت از بدن کابینت IP30 IP40 است ، هنوز هم می توانید با توجه به نیاز کاربر انتخاب کنید.

شرایط استفاده

1. برای استفاده در محیط داخلی ، ارتفاع نقطه خدمات نباید از 2000 متر تجاوز کند.

2. دمای هوای محیط بالاتر از +40 درجه و کمتر از -5 درجه نیست. میانگین دما نباید در عرض 24 ساعت بالاتر از +35 درجه باشد. هنگام بیش از حد ، ظرفیت باید با توجه به وضعیت واقعی کاهش یابد.

3. دمای نسبی بالای هوای اطراف 40+ درجه سانتیگراد است و از 50٪ تجاوز نمی کند. اگر +20 درجه 90٪ باشد ، باید توجه داشته باشید که اثر چگالش گاه به گاه ناشی از تغییرات دما وجود دارد.

4. هنگام نصب دستگاه ، شیب با صفحه عمودی نباید بیش از 5 درجه باشد و کل کابینت ها باید مطابق استاندارد gbj232-2 صاف باشند.

5. دستگاه باید در محلی نصب شود که فاقد لرزش و ضربه شدید باشد و در آنجا اجزای الکتریکی به اندازه کافی خورده نشده اند.
