توضیحات محصول

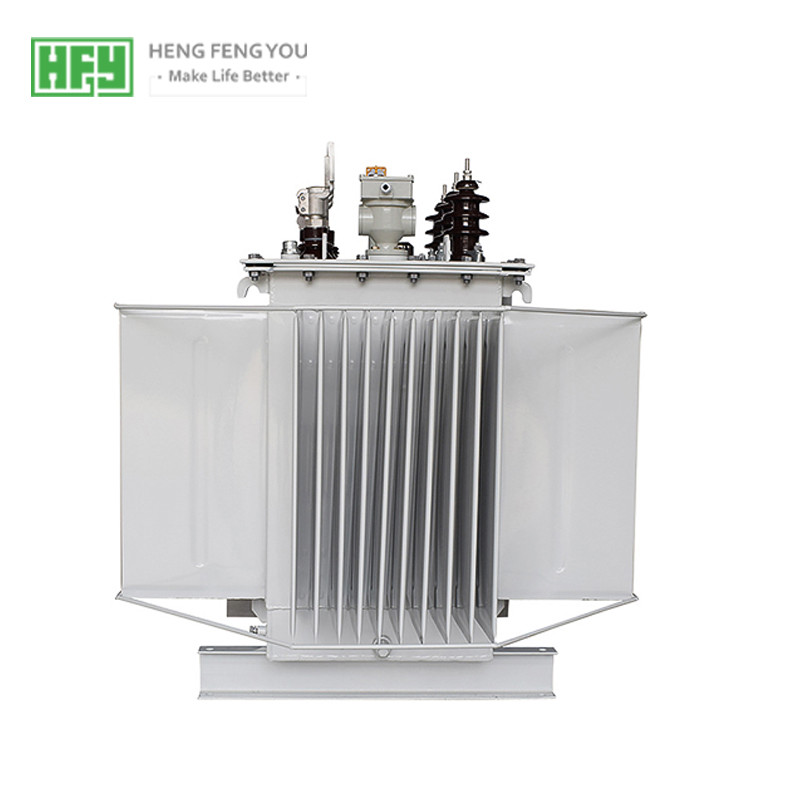

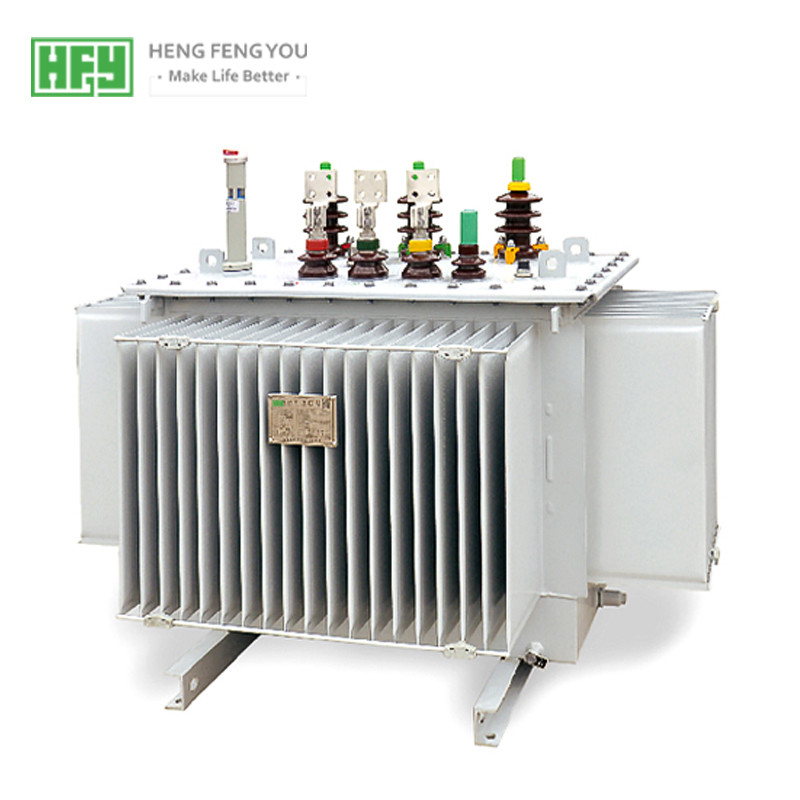

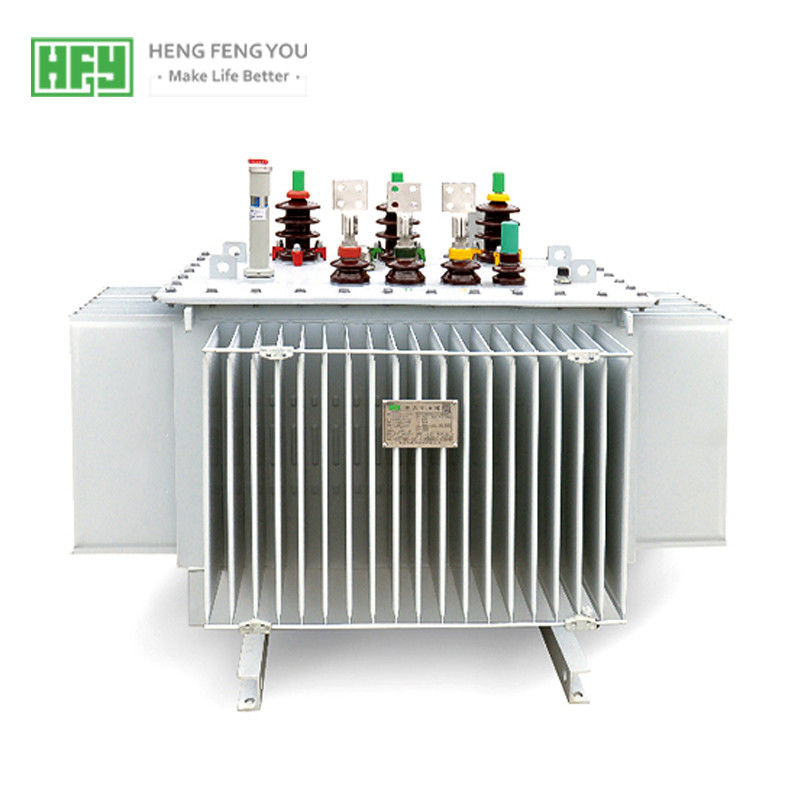

ترانسفورماتور روغن غوطه وری S11،30-2500KVA ، سری 10 کیلوولت ، 3 فای / سیم پیچ / دو سیم پیچ
ویژگی های محصول:
شرکت ما می تواند انواع ترانسفورماتورهای غوطه ور در روغن را با درجه ولتاژ 35kV یا کمتر و ظرفیت 12500kVA یا کمتر تولید کند.این تنوع شامل محصولات S9 ، S11 و S13 ، S15 از محصولات کم مصرف است.این محصول به طور گسترده ای در شرکت های صنعتی و معدنی ، کشاورزی ، ساخت و سازهای مدنی و سایر سایت های توزیع و همچنین نفت ، صنایع شیمیایی ، روغن بیشتر ، مواد شیمیایی بیشتر در مکان ها استفاده می شود.
1. عملکرد اقتصادی خوب
اتلاف بدون بار برای محصولات سری S11 به طور متوسط 10.3٪ ، جریان بدون بار 22.4٪ بر اساس سری S9 کاهش یافته است.
2. طول عمر طولانی
مخزن ترانسفورماتور ساختار هرمتیکی را تصویب می کند ، مخزن و پوشش مخزن را می توان توسط پیچ و مهره متصل کرد یا محکم جوش داد ، روغن ترانسفورماتور با هوا تماس نخواهد داشت ، بنابراین عمر مفید را به طور موثر افزایش می دهد.
3. قابلیت اطمینان عملکرد بالا
بهبود بخشهای آب بندی مربوط به مخزن ، افزایش قابلیت اطمینان و پیشبرد سطح فنی برای اطمینان از قابلیت اطمینان از مهر و موم.
4. منطقه نصب کوچک
مخزن ترانسفورماتور سری S11-M از رادیاتور صفحه راه راه استفاده می کند.با تغییر دمای روغن ، صفحه راه راه انبساط حرارتی را ایجاد می کند ، که می تواند جایگزین نقش محافظ روغن شود.مخزن صفحه راه راه دارای شکل ظاهری زیبا و کم اشغال است.
پارامترهای فنی ترانسفورماتور غوطه ور روغن 10kV S13
ظرفیت دارای رتبه
(kVA) |
تایپ کنید |
گروه وکتور |
بدون بار
از دست دادن (کیلووات) |
افت بار (کیلووات) |
امپدانس اتصال کوتاه
(٪) |
| 30 |
S13-30 / 10 |
Y ، yn0 |
0.08 |
0.63 / 0.6 |
4 |
| 50 |
S13-50 / 10 |
0.1 |
0.91 / 0.87 |
| 80 |
S13-80 / 10 |
0.13 |
1.31 / 1.25 |
| 100 |
S13-100 / 10 |
0.15 |
1.58 / 1.5 |
| 125 |
S13-125 / 10 |
0.17 |
1.89 / 1.8 |
| 160 |
S13-160 / 10 |
0.2 |
2.31 / 2.2 |
| 200 |
S13-200 / 10 |
0.24 |
2.73 / 2.6 |
| 250 |
S13-250 / 10 |
29/0 |
3.2 / 3.05 |
| 315 |
S13-315 / 10 |
0.34 |
3.83 / 3.65 |
| 400 |
S13-400 / 10 |
0.41 |
4.52 / 4.3 |
| 500 |
S13-500 / 10 |
0.48 |
5.41 / 5.1 |
| 630 |
S13-630 / 10 |
0.57 |
6.2 |
4.5 |
| 800 |
S13-800 / 10 |
0.7 |
7.5 |
| 1000 |
S13-1000 / 10 |
0.83 |
10.3 |
| 1250 |
S13-1250 / 10 |
0.97 |
12 |
| 1600 |
S13-1600 / 10 |
1.17 |
14.5 |
مواد
خطوط مسی بدون اکسیژن با مقاومت کم ، که پس از انجام یکسری سطح درمانی اضافی نرم و بدون رطوبت می شوند ، بنابراین افت بار ترانسفورماتور ما کمتر و عملکرد الکتریکی بهتر است.
صفحات فولادی سیلیکونی با کیفیت بالا که از دست دادن واحد کمتری دارند و بدون بار ترانسفورماتورها کمتر است.
قطعات عایق کاری ورقه ورقه چوبی با کیفیت بالا ، که حتی تحت تأثیر اتصال کوتاه تقسیم یا حرکت نمی کنند.
روغن ترانسفورماتور کاملاً تصفیه شده حاوی آب ، گاز و ناخالصی کمتری ، که باعث عملکرد بهتر ترانسفورماتورهای ما می شود.
مواد مهر و موم لاستیک با کیفیت بالا ، که می تواند از پیری یا نشت ترانسفورماتورها جلوگیری کند.
· شرایط خدمات
1. حداکثر دمای هوای محیط نباید بیش از 40 درجه باشد و حداقل آن نباید زیر 25 درجه باشد.
2. ارتفاع نباید بیش از 1000 متر باشد.اگر از ترانسفورماتورهای سفارشی و اجزای کم ولتاژ استفاده شود ، ارتفاع می تواند به 4000 متر برسد.
3. شیب عمودی بیش از 5 درجه و لرزش و ضربه شدید نیست.
4. رطوبت هوا بیش از 90٪ (+ 25 ℃) نیست.
5. عدم وجود گاز و گرد و غبار رسانایی که به طور جدی بر عایق ترانسفورماتور تأثیر بگذارد ، بدون خطر انفجار و خوردگی اجزای الکتریکی.
6. سرعت باد در فضای باز نباید بیش از 35m / s باشد.
7. اگر شرایط خدمات فراتر از موارد فوق باشد ، محصول سفارشی خاص موجود است.
کارگاه
کاربرد Transofrmer زمینی:
ترانسفورماتور اتصال برای ایجاد مسیر به سیستم غیرمستقیم یا زمانی که سیستم خنثی به دلایلی در دسترس نیست ، به عنوان مثال ، هنگامی که سیستم به صورت دلتا متصل است ، استفاده می شود.یک مسیر امپدانس کم به سمت خنثی فراهم می کند و همچنین در هنگام وقوع خطاهای زمین در سیستم ، اضافه ولتاژ گذرا را محدود می کند.اتصال زمین به روش زیر انجام می شود
ترانسفورماتور زمینی Delta-Star
در مورد ترانسفورماتور زمینی ستاره دلتا ، سمت دلتا بسته است تا مسیری برای جریان توالی صفر فراهم شود.سیم پیچ ستاره باید دارای همان ولتاژ مدار با مدار باشد که باید زمین شود ، در حالی که درجه ولتاژ دلتا را می توان برای هر سطح ولتاژ استاندارد انتخاب کرد.
