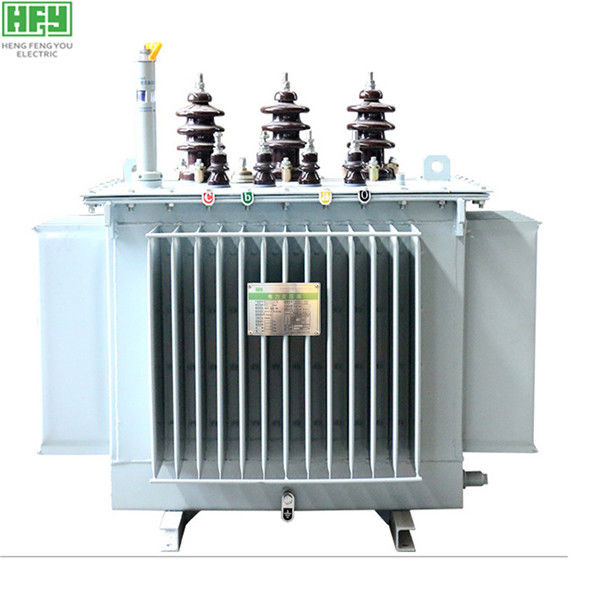

S11 30KV 33KV 35KV 36KV 1600KVA 2000KVA 2MVA برق سه فاز مرحله پایین روغن نوع غوطه وری توزیع برق Trans

توضیحات محصول

S11 30KV 33KV 35KV 36KV 1600KVA 2000KVA 2MVA برق سه فاز گام به پایین روغن نوع غوطه وری توزیع برق Trans

معرفی محصول

1. خطوط مس بدون اکسیژن با مقاومت کم ، که پس از انجام یک سری عملیات سطح اضافی ، نرم و بدون آبرسانی می شوند ، بنابراین از دست دادن بار ترانسفورماتور ما کمتر است و عملکرد الکتریکی بهتر است.

2. صفحات فولاد سیلیکونی با کیفیت بالا که از دست دادن واحد کمتری دارند و بدون بار ترانسفورماتور کمتر است.

3. قطعات عایق ورقه ورقه چوبی با کیفیت بالا ، که حتی تحت تأثیر اتصال کوتاه تقسیم یا حرکت نمی کنند.

4. روغن ترانسفورماتور کاملاً تصفیه شده حاوی آب ، گاز و ناخالصی کمتری ، که باعث می شود ترانسفورماتورهای ما بهتر کار کنند.

5. مواد مهر و موم لاستیک با کیفیت بالا ، که می تواند از پیری یا نشت ترانسفورماتور جلوگیری کند.

· شرایط خدمات

1. حداکثر دمای هوای محیط نباید بیش از 40 درجه باشد و حداقل آن نباید زیر 25 درجه باشد.

2. ارتفاع نباید بیش از 1000 متر باشد.اگر از ترانسفورماتورهای سفارشی و اجزای کم ولتاژ استفاده شود ، ارتفاع می تواند به 4000 متر برسد.

3. شیب عمودی بیش از 5 درجه و لرزش و ضربه شدید نیست.

4. رطوبت هوا بیش از 90٪ (+ 25 ℃) نیست.

5. عدم وجود گاز و گرد و غبار رسانایی که به طور جدی بر عایق ترانسفورماتور تأثیر بگذارد ، بدون خطر انفجار و خوردگی اجزای الکتریکی.

6. سرعت باد در فضای باز نباید بیش از 35m / s باشد.

7. اگر شرایط خدمات فراتر از موارد فوق باشد ، محصول سفارشی خاص موجود است.

· ویژگی های ساختاری:

1. سیم پیچ ولتاژ پایین ترانسفورماتور غوطه ور در روغن ، به استثنای هادی مسی که برای ترانسفورماتور با ظرفیت کوچک استفاده می شود ، به طور کلی از سیم پیچ سیلندر سیم پیچ و استخراج فویل مس استفاده می کند.و سیم پیچ ولتاژ بالا ساختار بشکه چند لایه را تصویب می کند.این نتایج منجر به توزیع یکنواخت آمپر ، نشت شار مغناطیسی کوچک ، مقاومت مکانیکی بالا و مقاومت در برابر اتصال کوتاه قوی می شود.

2. هسته آهن و سیم پیچ به طور جداگانه بسته می شوند.ارتفاع دستگاه ، سرب ولتاژ پایین و سایر قطعات اتصال دهنده از ساختار قفل شده خود قفل شده و غیر تعلیق استفاده می کنند که می تواند در هنگام حمل و نقل مقاومت کند.

3. سیم پیچ و هسته آهن توسط خشک کردن در خلا تصفیه می شوند و روغن ترانسفورماتور در خلا فیلتر و روغن کاری می شود تا محتوای آب داخل ترانسفورماتور کاهش یابد.

4. مخزن روغن از صفحه راه راه ساخته شده است که می تواند روغن را جذب کند تا نوسانات دما ناشی از تغییر حجم روغن را جبران کند.بنابراین ، این محصول فاقد مخزن روغن خارجی است که به طور قابل توجهی ارتفاع ترانس را کاهش می دهد.

5- همانطور که صفحه راه راه جایگزین مخزن ذخیره روغن می شود ، روغن ترانسفورماتور از دنیای خارج جدا شده و به طور موثر از ورود اکسیژن و آب جلوگیری می کند و در نتیجه باعث کاهش عملکرد عایق می شود.

6. پنج عملکرد فوق باعث می شود ترانسفورماتور غوطه ور در روغن نیازی به تعویض روغن در عملکرد عادی نداشته باشد ، هزینه تعمیر و نگهداری و افزایش عمر ترانسفورماتور را بسیار کاهش می دهد.
