جزئیات محصول:
|
|
محل منبع: | چین |
---|---|
نام تجاری: | HENGFENGYOU |
گواهی: | ISO IEC CB COC KEMA SNI SABS CCC |
شماره مدل: | S13 |
پرداخت:
|
|
مقدار حداقل تعداد سفارش: | 1 |
قیمت: | 200-200000/piece |
جزئیات بسته بندی: | چوب |
زمان تحویل: | 15 روز |
شرایط پرداخت: | LC T / T |
قابلیت ارائه: | 5000 قطعه / سال |
اطلاعات تکمیلی |
|||
طریقه استفاده: | قدرت ، ترانسفورماتور توزیع | فاز: | سه |
---|---|---|---|
فرکانس: | 50 / 60Hz | تایپ کنید: | روغن غوطه ور ، نوع روغن ، ترانسفورماتور جریان فعلی غوطه وری 132kv |
نام محصول: | 33/11 Kv 50 / 60Hz 5000Kva روغن ترانسفورماتور توزیع برق غوطه وری | مواد: | مس + آلومینیوم |
ولتاژ خروجی: | 15kv 10 kv 0.4 / 0.69kv | مواد سیم پیچ: | کوپر |
توضیحات محصول

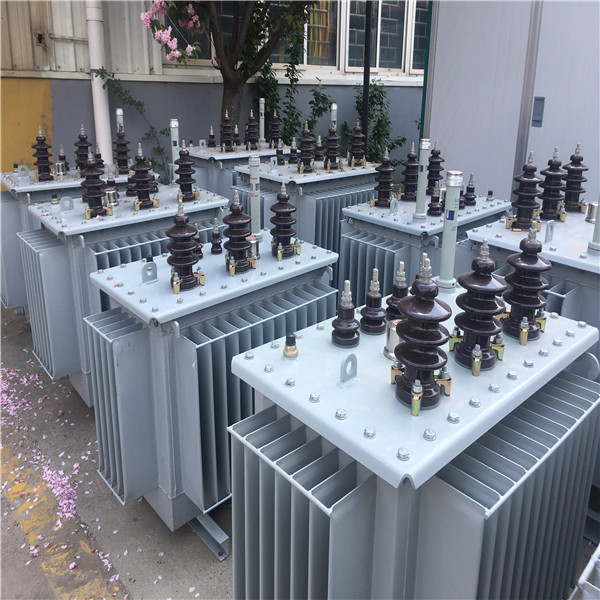

S9 S11 S13 Series 6 / 0.4 kv 10 / 0.4kv 100kva 200kva 630Kva روغن غوطه ور در روغن ترانسفورماتور تولید کنندگان در چین
محدوده محصولات
ترانسفورماتور ما دارای شخصیت های کم ضرر ، کم صدا ، محافظت قوی از رعد و برق ، ظرفیت ضد میانبر و ظاهر خوب و غیره است. این تجهیزات پیشرفته و فرایند تولید را ترکیبی می کند و دارای چهار عملکرد از راه دور است: ارتباط از راه دور ، تست از راه دور ، تنظیم از راه دور و کنترل از راه دور.با کنترل از راه دور از طریق رایانه ، نیروگاه می تواند بدون کار شبانه روزی کار کند.تمام ترانسفورماتورهای ما آزمون توسط اداره ملی مکانیک و صنایع و شرکت ملی انرژی را پشت سر گذاشته اند.ترانسفورماتور به طور عمده در شبکه های برق و پروژه های توزیع برق استفاده می شود.5000kva روغن ترانسفورماتور غوطه ور
هسته مجهز به سه مرحله پیشرفته: برش عمودی و افقی و افقی ، دور و چند مرحله ای.این توزیع هوا را پراکنده می کند ، مسیر مغناطیسی را بهبود می بخشد.بدون از دست دادن بار ، جریان بار و سر و صدا را کاهش دهید.5000kva روغن ترانسفورماتور غوطه ور
هسته اقدامات سری پانل کشیده شده ، سیم پیچ ، چسب مخصوص فولاد سیلیکون را فشار می دهد تا مقاومت مکانیسم را افزایش دهد.ترانس برق برق شبکه
ساختار جدید سیم پیچ ولتاژ بالا و پایین ، آرایش مناسب برای لوله روغن و اتصال که ظرفیت مقاومت مکانیکی و ضد میانبر را افزایش می دهد.
مخزن از نوع زنگوله ای یا از نوع تعلیق هسته ای است ، دیواره مخزن به شکل موج است.
تست ها
در زیر آزمایشاتی است که توسط HFY قبل از زایمان انجام شده است.سایر آزمایشات مورد نیاز مشتریان نیز می تواند بر این اساس انجام شود.
مقاومت در برابر عایق
u مقاومت در برابر تمام سیم پیچ ها
u نسبت ولتاژ و گروه بردار را بررسی کنید
آزمون بدون بار در فرکانس نامی و ولتاژ نامی
آزمون امپدانس
شما در برابر آزمایش ولتاژ مقاومت کنید
u ولتاژ بیش از حد در برابر آزمایش مقاومت می کند
u اندازه گیری تخلیه جزئی
u تست نشت روغن
شرایط خدمات
الف) مناسب برای کاربردهای داخلی یا خارجی
ب) دمای هوا: حداکثر دما: + 40 ؛حداقل دما: -30
ج) رطوبت: متوسط رطوبت ماهانه 95٪ ؛رطوبت متوسط روزانه 90٪
د) ارتفاع از سطح دریا: 1000 متر
ه) حداکثر سرعت باد: 35M / s
و) هوای محیط آلوده به گاز خورنده و قابل اشتعال ، بخار و غیره نیست.
ز) عدم لرزش مکرر شدید
———————————————————————————————————————————————————————————————— ————————
توجه داشته باشید:به دلیل بهبود مستمر محصول ، ابعاد ارائه شده در این نمونه فقط برای مرجع است.در صورت لزوم ، شرکت ما می تواند با توجه به نیاز کاربر طراحی و تولید کند.لطفا به موقع با شرکت تماس بگیرید
هسته | ترانسفورماتور هسته ای | روش خنک کننده | ترانسفورماتور خشک |
نوع سیم پیچ | ترانس خودکار | صدور گواهینامه | ISO9001-2000 ، ISO9001 ، CCC |
استفاده | ترانسفورماتور توزیع | مشخصات فرکانس | فرکانس نیرو |
شکل هسته | حلقه | مواد | رزین اپوکسی |
ولتاژ بالا را سرعت دهید | 6-35 کیلو وات | ولتاژ پایین را فشار دهید | 0.4 کیلوولت |
نماد اتصال | Yyn0 ، Dyn1 | سطح عایق | Li75AC35 / AC3 ، Li125AC55 / AC3 ، Li170AC70 / AC3 |
استفاده برای | صنعت | ظرفیت دارای رتبه | 30-2500kVA |
علامت تجاری | Hengfengyou | مشخصات | طول: 1200 mm-2550 mm ، عرض: 1100-1500 |
اصل و نسب | چینگدائو ، چین | کد HS | 8504329000 |
پارامترهای اصلی اصلی برای ترانسفورماتور توزیع توزیع توزیع کننده غیر فاقد برانگیختگی بدون تحریک بدون شیر | ||||||||||||
دارای رتبه قدرت (kva) |
بالا ولتاژ (kv) |
HV ضربه بزنید دامنه |
کم ولتاژ (kv) |
ارتباط نماد |
کوتاه جریان وابستگی (٪) |
اتلاف بدون بار (W) | از دست دادن بار (W) | بدون بار جاری (٪) |
||||
S9 | S10 | S11 | S9 | S10 | S11 | |||||||
30 | 6 6.3 10 10.5 11 |
5 ± x 2x2.5 |
0.4 | Dyn11 Yyn0 |
4 | 130 | 110 | 100 | 600 | 600 | 600 | 2.1 |
50 | 170 | 150 | 130 | 870 | 870 | 870 | 2 | |||||
63 | 200 | 180 | 150 | 1040 | 1040 | 1040 | 1.9 | |||||
80 | 250 | 200 | 180 | 1250 | 1250 | 1250 | 1.8 | |||||
100 | 290 | 230 | 200 | 1500 | 1500 | 1500 | 1.6 | |||||
125 | 340 | 270 | 240 | 1800 | 1800 | 1800 | 1.5 | |||||
160 | 400 | 310 | 280 | 2200 | 2200 | 2200 | 1.4 | |||||
200 | 480 | 380 | 340 | 2600 | 2600 | 2600 | 1.2 | |||||
250 | 560 | 460 | 400 | 3050 | 3050 | 3050 | 1.2 | |||||
315 | 670 | 540 | 480 | 3650 | 3650 | 3650 | 1.1 | |||||
400 | 800 | 650 | 570 | 4300 | 4300 | 4300 | 1 | |||||
500 | 960 | 780 | 680 | 5150 | 5150 | 5150 | 1 | |||||
630 | 4.5 | 1200 | 920 | 810 | 6200 | 6200 | 6200 | 0.9 | ||||
800 | 1400 | 1120 | 980 | 7500 | 7500 | 7500 | 0.8 | |||||
1000 | 1700 | 1320 | 1150 | 10300 | 10300 | 10300 | 0.7 | |||||
1250 | 1950 | 1560 | 1360 | 12000 | 12000 | 12000 | 0.6 | |||||
1600 | 2400 | 1880 | 1640 | 14500 | 14500 | 14500 | 0.6 | |||||
2000 | 5 | 2830 | 2270 | 1940 | 17140 | 17140 | 17140 | 0.6 | ||||
2500 | 3350 | 2690 | 2300 | 20260 | 20260 | 20260 | 0.5 |
