جزئیات محصول:
|
|
| محل منبع: | چین |
|---|---|
| نام تجاری: | HENGFENGYOU |
| گواهی: | ISO IEC CB COC KEMA SNI SABS CCC |
| شماره مدل: | GCK ، MNS |
|
پرداخت:
|
|
| مقدار حداقل تعداد سفارش: | 1 |
| قیمت: | 200-20000/piece |
| جزئیات بسته بندی: | جعبه چوبی |
| زمان تحویل: | 30 روز |
| شرایط پرداخت: | LC T / T |
| قابلیت ارائه: | 5000 قطعه در سال |
|
اطلاعات تکمیلی |
|||
| شماره مدل: | GCK ، MNS | تایپ کنید: | چادری فلزی |
|---|---|---|---|
| فرکانس رتبه بندی شده: | AC 50Hz (60 هرتز) | دارای امتیاز فعلی (A): | 630 ، 1250 ، 1600 ، 2500 ، 3510 ، 4000 |
| کاربرد: | انتقال یا توزیع برق | نام محصول: | تابلو برق kyn28 12 11kv |
| ولتاژ محاسبه شده: | اختیاری 3KV ، 7.2KV ، 12KV | ||
| برجسته: | تابلو برق با فشار کم,ولتاژ کم فشار فلزی ولتاژ |
||
توضیحات محصول
کم فشار توزیع برق توزیع کننده / کابینت سوئیچ / محفظه خروجی ترانسفورماتور صفحه تغذیه

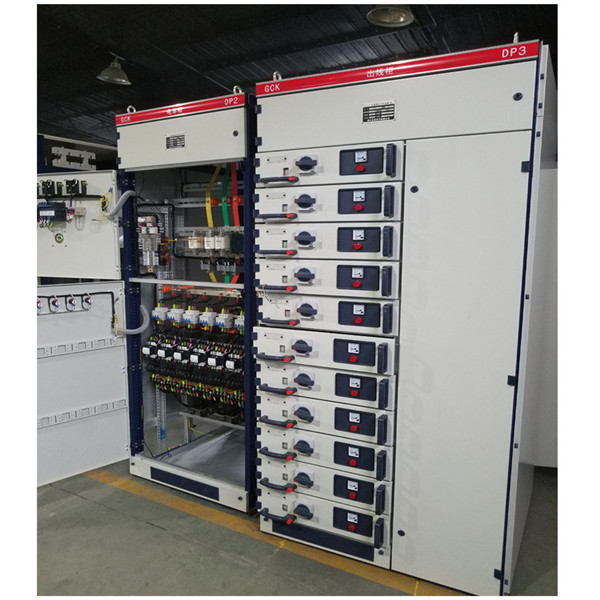

1 تابلو برق GCK نوع LV برای سه فاز AC 50 / 60HZ ، ولتاژ حداکثر 660 ولت ، جریان نامی به سیستم 3150A و سه فاز چهار سیم و سه فاز پنج سیم مناسب است ، به طور گسترده ای در
نیروگاهها ، پستهای برق ، شرکتهای صنعتی و معدنی ، هتلها ، فرودگاهها ، اسکله ها و ساختمان صدا و سیما و مرکز ارتباطات ، انتقال و توزیع و تبدیل انرژی الکتریکی ، توزیع برق و مصرف برق در کامپیوتر و مرکز کنترل موتور MCC
پنل مرکز کنترل موتور-ولتاژ پایین MCC-نوع قابل جابجایی با قابلیت دسترسی در جلو.
پانل کنترل موتور 440 ولت ولتاژ پایین MCC برای کنترل موتور ، برای راه اندازی یا بستن موتور استفاده می شود.
~ با آمپر 400 آمپر به عنوان شکن اصلی ، 3 آمپر متر 3 فاز ، متر آمپر با هدف نشان دادن جریان کل همه مدولارهای کشو است
کشوی ماژولار 1 x 95 KW / 250A جهت کنترل ، موتور را از طریق ستاره دلتا روشن کنید.ماژولارهای 3x15KW / 50A و 3 x 7.5KW / 32A مستقیماً موتور را روشن می کنند.
~ در هر واحد در داخل با MCCB به عنوان سوئیچ اصلی و رله اضافه بار حرارتی و کنتاکتورهای AC نصب شده است ،
در داخل اضافی مجهز به 2 رله متوسط ، یک رله با سیم پیچ 24VDC برای سیگنال آمدن از PLC ، رله دیگر برای روشن / خاموش شدن از میدان
2. دامنه استفاده و هدف
صفحات برق به سیستم توزیع در نیروگاه ها ، ساختمان های بلند ، صنایع شیمیایی و صنایع نفت ، متالورژی و نساجی اعمال می شود.در نیروگاه های بزرگ و صنایع نفت و شیمیایی بسیار اتوماتیک که نیاز به اتصال با رایانه دارند ، از آن به عنوان یک تجهیزات توزیع ولتاژ کم برای توزیع نیرو در سیستم تولید و توزیع برق با فرکانس سه فاز 50 (60 ) هرتز ، 380 ولت (400) (600) و جریان نامی حداکثر تا 4000 آمپر ، و کنترل متمرکز موتور و جبران توان راکتیو.
3. تابلوهای برق شرایط خدمات
1. دمای محیط: -15'C ~ + 40'C
2. ارتفاع: <= 1000 متر
3. رطوبت هوا:
متوسط روزانه رطوبت هوا <= 95٪ ، متوسط روزانه فشار بخار نسبی <= 2.2kPa؛
متوسط ماهانه رطوبت هوا <= 90٪ ، متوسط ماهانه فشار بخار نسبی <= 1.8kPa
4. شدت زلزله <= 8 درجه
5. بدون گاز خورنده و قابل اشتعال
شرایط خاص منوط به کاربران
| مورد | واحد | مولفه های | |
| ولتاژ محاسبه شده | KV | 3 ، 7.2 ، 12 | |
| جریان نامی | آ | 630،1250،1600،2500،3150،4000 * | |
| جریان قطع اتصال کوتاه | KA | 25 ، 31.5 ، 40 | |
| جریان سوئیچینگ اتصال کوتاه | 63 ، 80 ، 100 | ||
| مقاومت در برابر جریان کوتاه مدت (4 ثانیه) | 25 ، 31.5 ، 40 | ||
| اوج دارای مقاومت در برابر جریان | 63 ، 80 ، 100 | ||
| فرکانس رتبه بندی شده | هرتز | 50 | |
| سطح عایق بندی | 1 دقیقه فرکانس قدرت ولتاژ را تحمل کنید | KV | 42 |
| مقاومت در برابر ولتاژ در برابر ضربه | 75 | ||
| ولتاژ مدار کنترل | AC | V | 110 ، 220 ، 380 |
| DC | V | 110 ، 220 | |
| درجه حفاظت | مسکن IP4X ، اطاقک و قطع کننده مدار IP2X در هنگام باز بودن درب | ||
5. اطلاعات سفارش
نمودار شماتیک مدار اصلی یا نمودار شماتیک الکتریکی
چیدمان و چیدمان
مدل ، مشخصات و مقدار اجزای اصلی.
روش سیم ورودی و خروجی و مشخصات کابل و غیره
در صورت نیاز به اتصال باس بین دستگاه ها ، اتصال اتوبوس و ارتفاع از سطح زمین باید فراهم شود.
1ارتفاع داخلی از سطح دریا: حداکثر ارتفاع نصب: 2000 متر
2دمای هوای محیط: -5 ℃ ~ + 40 و دمای متوسط نباید
بیش از 35 ℃ در 24 ساعت
3رطوبت نسبی نباید در حداکثر دما + 40 should از 50٪ تجاوز کند.بالاتر
رطوبت نسبی در دمای پایین مجاز است.سابق.90٪ در + 20.اما با توجه به
تغییر درجه حرارت ، ممکن است شبنم های متوسط به طور اتفاقی تولید شوند.
4عدم آتش سوزی ، خطر انفجار ، آلودگی جدی ، خوردگی شیمیایی و لرزش شدید
5شیب نصب بیش از 5 درجه نیست
6این محصول برای ذخیره سازی حمل و نقل درجه حرارت زیر مناسب است: -25℃ ~ + 55℃ ساعت 24 ، در مدت زمان کوتاه (بیش از 24 ساعت) نه بیشتر از70+℃.
این سری از محصولات با ظرفیت شکست بالا ، پایداری دینامیکی خوب ، ساختار پیشرفته و معقول ، برنامه الکتریکی عملی ، سری ، تطبیق پذیری قوی ، طرح های مختلف ترکیب واحد ، یک کابینت حاوی مدارهای زیادی است ، منطقه را نجات می دهد ، ظاهر زیبا ، حفاظت سطح بالا ، ایمن و قابل اعتماد ، تعمیر و نگهداری راحت و غیره
این مطابق با استانداردهای IEC439 NEMA ICS2-322 و همچنین GB7251-87 "دستگاه ولتاژ پایین سوئیچ کامل" استاندارد ملی و ZBK36001-89 "ولتاژ پایین کشیدن نوع سوئیچ کامل دستگاه" استانداردهای حرفه ای "
