جزئیات محصول:
|
|
محل منبع: | چین |
---|---|
نام تجاری: | HENGFENGYOU |
گواهی: | ISO IEC CB COC KEMA SNI SABS CCC |
شماره مدل: | اس 11 |
پرداخت:
|
|
مقدار حداقل تعداد سفارش: | 1 |
قیمت: | 200-200000/piece |
جزئیات بسته بندی: | جعبه چوبی |
زمان تحویل: | 15 روز |
شرایط پرداخت: | LC T / T |
قابلیت ارائه: | 5000 قطعه / سال |
اطلاعات تکمیلی |
|||
نام: | ترانسفورماتور توزیع برق | ویژگی: | عملکرد برتر ، ایمنی محصول ، قابلیت اطمینان ، حفاظت از محیط زیست |
---|---|---|---|
نام تجاری: | ترانسفورماتور توزیع برق | استاندارد: | CE، ISO، UL، SABS، 3C , IEC60076-11 ISO9001 ISO14001 KEMA CE |
شماره مدل:: | ترانسفورماتور غوطه ور در روغن |
توضیحات محصول
10kv روغن غوطه ور ترانسفورماتور دو سیم پیچ کارآمد
1. توضیحات محصول
با ظرفیت 30KVA تا 1600KVA ، ترانسفورماتور سه فاز غوطه ور در روغن 10 کیلوولت تحت فناوری پیشرفته تولید ساخته می شود.
این صفحه به جای مخزن ذخیره روغن توسط صفحه راه راه طراحی شده است ، بنابراین روغن جدا از دنیای خارج قرار می گیرد.علاوه بر این ، سیم پیچ و هسته آهن با خشک کردن در خلا درمان می شوند.تمام این ویژگی ها برای دستیابی به عملکرد عایق بهتر است.در عوض ، ترانسفورماتور در عملکرد طولانی مدت نیازی به تعویض روغن ندارد.هزینه نگهداری کم ، عمر مفید بیشتر
# | ظرفیت نامی (KVA) | تایپ کنید | برچسب انجمن | (٪) جریان بدون بار | افت افت (کیلووات) | ضرر بار (کیلووات) | امپدانس اتصال کوتاه (٪) | |
1 | 30 | S11-30 / 10 | Yyn0 | 2.1 | 0.1 | 0.6 | 4.0 | |
2 | 50 | S11-50 / 10 | 2.0 | 0.13 | 0.87 | |||
3 | 63 | S11-63 / 10 | 1.9 | 0.15 | 1.04 | |||
4 | 80 | S11-80 / 10 | 1.8 | 0.18 | 1.25 | |||
5 | 100 | S11-100 / 10 | 1.6 | 0.2 | 1.5 | |||
6 | 125 | S11-125 / 10 | 1.5 | 0.24 | 1.8 | |||
7 | 160 | S11-160 / 10 | 1.4 | 0.28 | 2.2 | |||
8 | 200 | S11-200 / 10 | 1.3 | 0.34 | 2.6 | |||
9 | 250 | S11-250 / 10 | 1.2 | 0.4 | 3.05 | |||
10 | 315 | S11-315 / 10 | 1.1 | 0.48 | 3.65 | |||
11 | 400 | S11-400 / 10 | 1.0 | 0.57 | 4.3 | |||
12 | 500 | S11-500 / 10 | 1.0 | 0.68 | 5.1 | |||
13 | 630 | S11-630 / 10 | 0.9 | 81/0 | 6.2 | 4.5 | ||
14 | 800 | S11-800 / 10 | 0.8 | 0.98 | 7.5 | |||
15 | 1000 | S11-1000 / 10 | 0.7 | 1.15 | 10.3 | |||
16 | 1250 | S11-1250 / 10 | 0.6 | 1.36 | 12 | |||
17 | 1600 | S11-1600 / 10 | 0.6 | 64/1 | 14.5 |

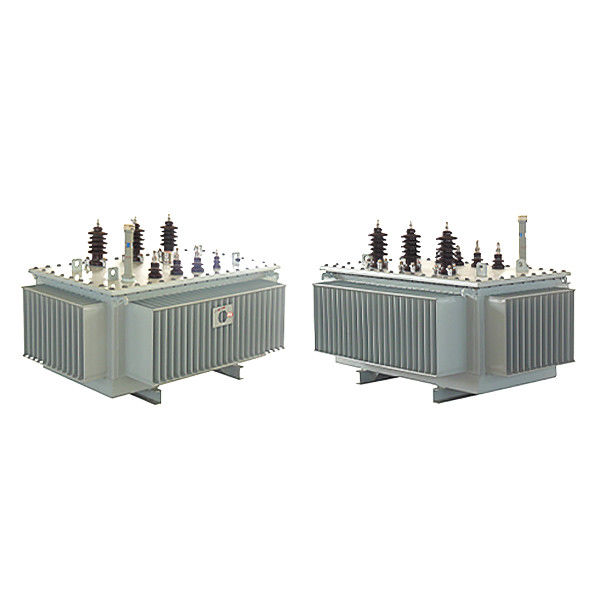

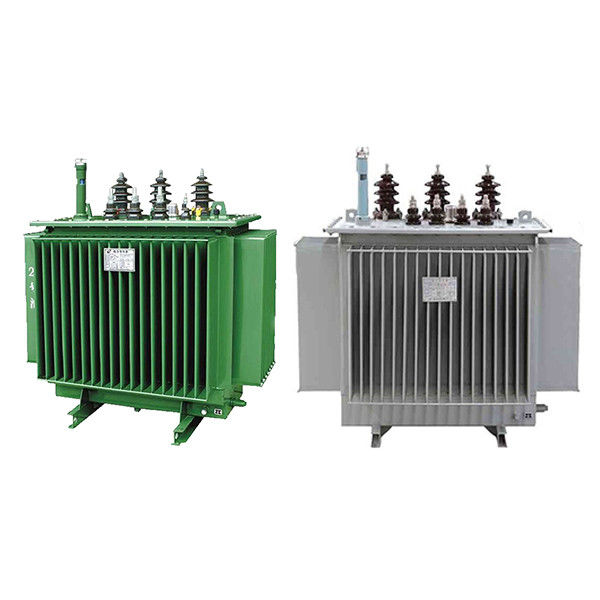

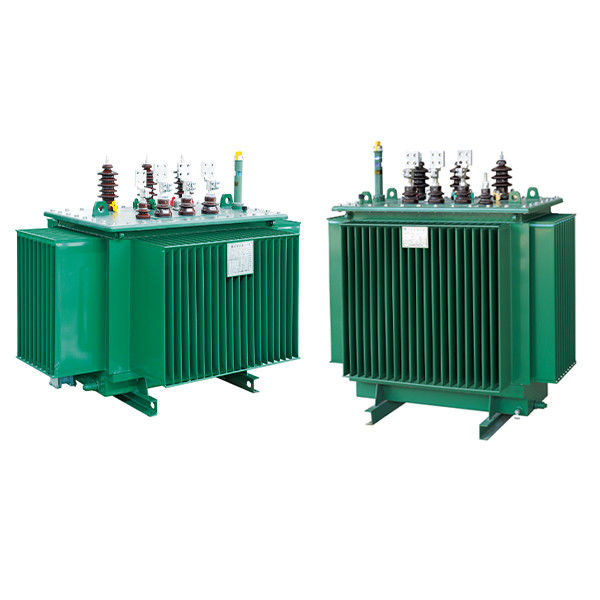

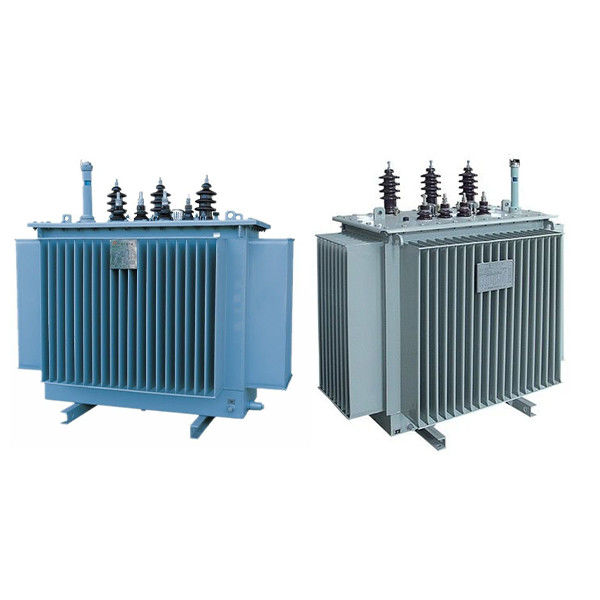

2. تصاویر محصول
سیم پیچ ولتاژ پایین ترانسفورماتور غوطه ور در روغن ، به استثنای هادی مس که برای ترانسفورماتور با ظرفیت کوچک استفاده می شود ، معمولاً سیم پیچ سیلندر سیم پیچ و استخراج فویل مس را تصویب می کند.و سیم پیچ ولتاژ بالا ساختار بشکه چند لایه را تصویب می کند.اینها منجر به توزیع یکنواخت آمپر ، نشت شار مغناطیسی کوچک ، مقاومت مکانیکی بالا و مقاومت در برابر اتصال کوتاه کوتاه می شود. |
هسته آهن و سیم پیچ جداگانه بسته می شوند.ارتفاع دستگاه ، سرب ولتاژ پایین و سایر قطعات اتصال دهنده از ساختار قفل شده خود قفل شده و غیر تعلیق استفاده می کنند که می تواند در هنگام حمل و نقل مقاومت کند. |
سیم پیچ و هسته آهن توسط خشک کردن در خلا تصفیه می شوند و روغن ترانسفورماتور در خلا فیلتر و روغن کاری می شود تا محتوای آب داخل ترانسفورماتور کاهش یابد. |
مخزن روغن از صفحه راه راه ساخته شده است که می تواند روغن را جبران کند تا نوسانات دما ناشی از تغییر حجم روغن را جبران کند.بنابراین ، این محصول فاقد مخزن روغن خارجی است که به طور قابل توجهی ارتفاع ترانس را کاهش می دهد. |
از آنجا که صفحه راه راه جایگزین مخزن ذخیره روغن می شود ، روغن ترانسفورماتور از دنیای خارج جدا شده و به طور موثر از ورود اکسیژن و آب جلوگیری می کند و در نتیجه عملکرد عایق کاهش می یابد. |
پنج عملکرد فوق باعث می شود تا ترانسفورماتور غوطه ور در روغن نیازی به تعویض روغن در عملکرد عادی نداشته باشد ، هزینه تعمیر و نگهداری و عمر مفید ترانس را تا حد زیادی کاهش دهد. |
