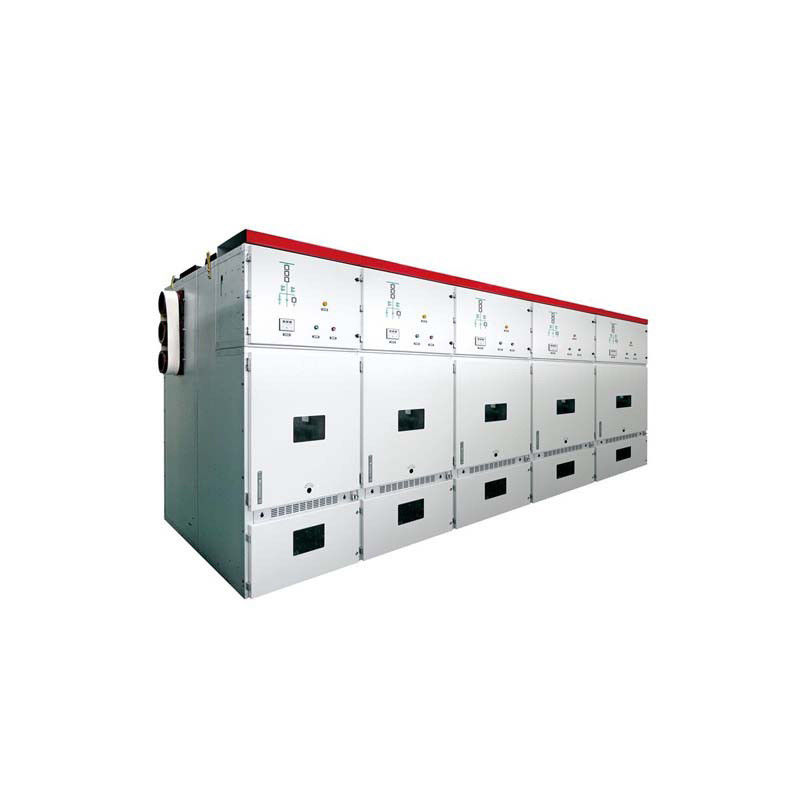

صفحه توزیع برق ولتاژ بالا تابلو متحرک متحرک فلزی

توضیحات محصول

صفحه توزیع برق ولتاژ بالا تابلو متحرک متحرک فلزی

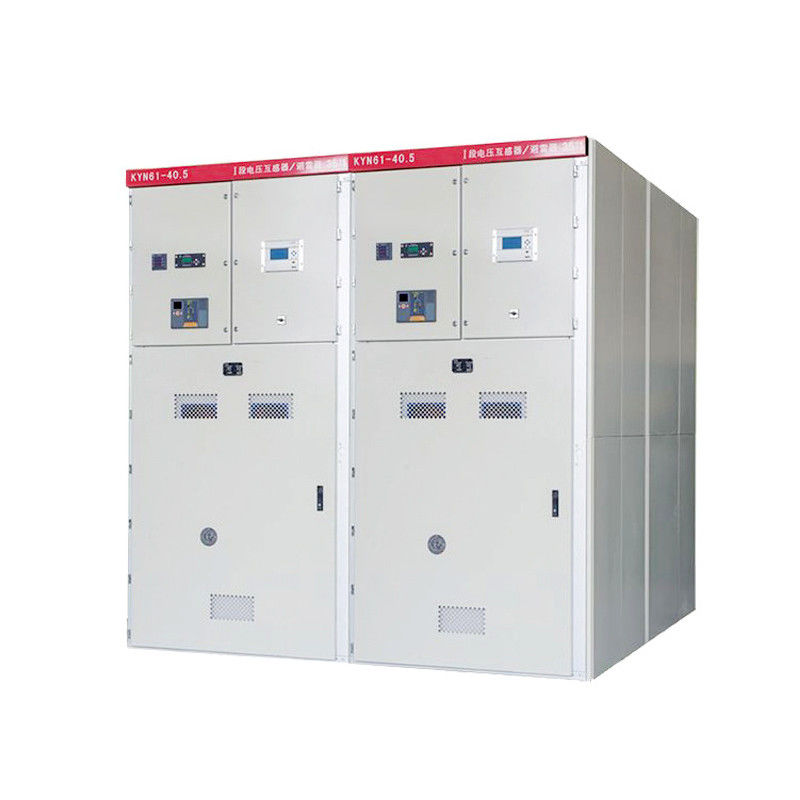

کابینت سوئیچ بسته فلزی ac نوع زره پوش متحرک متحرک (KN61-40.5 (Z)) و شرکت های معدنی برای دریافت و توزیع برق با کنترل مدار ، حفاظت و نظارت بر توابع ، اما همچنین می تواند برای عملیات مکرر استفاده شود.

تابلو مطابق با GB / t11022-1999 ، gb3906-2006 و DL 404-1997 مطابقت دارد.

ویژگی های ساختاری

1. ساختار کابینت ساختار مونتاژ را تصویب می کند ، و قطع کننده مدار ساختار کف چرخ دستی را تصویب می کند.

2. مجهز به نوع جدیدی از قطع کننده مدار خلاuum عایق کامپوزیتی با قابلیت تعویض مناسب و تعویض ساده ؛

3. مکانیزم پیشرانه مهره پیچ در قاب خودرو نصب شده است که می تواند به راحتی چرخ دستی را حرکت داده و از آسیب به ساختار پیشرانه در اثر عملکرد نامناسب جلوگیری کند.

4. کلیه عملیات را می توان در حالت بسته درب کابینت انجام داد.

5. اتصال بین کلید اصلی ، چرخ دستی و درب کابینت سوئیچ قفل مکانیکی اجباری را برای پاسخگویی به عملکرد "پنج دفاع" تصویب می کند.

6. اتاق کابل پر از فضای اتصال چندین کابل است

7. سوئیچ اتصال سریع برای اتصال به زمین و اتصال کوتاه استفاده می شود.

8. کلاس محافظت از محفظه IP3X ، درب محفظه چرخ دستی ، کلاس حفاظت IP2X ؛

9. محصول مطابق با gb3906-1991.dl 404-1997 است و استاندارد بین المللی iec-298 را با مرجع تصویب می کند.

شرایط استفاده

1. دمای هوای محیط: -15c + 40C؛

2. ارتفاع: 2000 متر و کمتر

3. شرایط رطوبت: متوسط ​​روزانه بیش از 95٪ و متوسط ​​فشار بخار آب بیش از 2.2kpa نیست ؛ متوسط ​​ماهانه بیش از 90٪ و متوسط ​​فشار بخار آب ماهانه بیشتر نیست بیش از 1.8kPa.

4. شدت زلزله: بیش از 8 درجه

5- هیچ مکان آلودگی آشکاری مانند گازهای خورنده یا قابل احتراق وجود ندارد.

6. در صورت بیش از شرایط عادی استفاده فوق ، کاربر می تواند با شرکت مذاکره کند.

دستورالعمل سفارش

1. نمودار شماتیک مدار اصلی یا نمودار شماتیک الکتریکی

2. چیدمان و چیدمان

3. مدل ، مشخصات و مقدار اجزای اصلی.

4. روش سیم ورودی و خروجی و مشخصات کابل و غیره

5- در صورت نیاز به اتصال اتوبوس بین دستگاه ها ، اتصال اتوبوس و ارتفاع از سطح زمین باید فراهم شود.

6. سایر الزامات سفارش
