جزئیات محصول:
|
|
محل منبع: | چین |
---|---|
نام تجاری: | HENGFENGYOU |
گواهی: | ISO IEC CB COC KEMA SNI SABS CCC |
شماره مدل: | KYN28-12 |
پرداخت:
|
|
مقدار حداقل تعداد سفارش: | 1 |
قیمت: | 200-20000/piece |
جزئیات بسته بندی: | چوبی مورد |
زمان تحویل: | 30 روز |
شرایط پرداخت: | LC T / T |
قابلیت ارائه: | 5000 قطعه در سال |
اطلاعات تکمیلی |
|||
شماره مدل: | KYN28A-12 | فرکانس: | 50 هرتز |
---|---|---|---|
دارای رتبه فعلی:: | 630A / 1250A | استاندارد: | IEC298 |
ولتاژ: | 12kV | گواهی: | ISO9001-2008 |
برجسته: | ,,metal clad switchgear |
توضیحات محصول

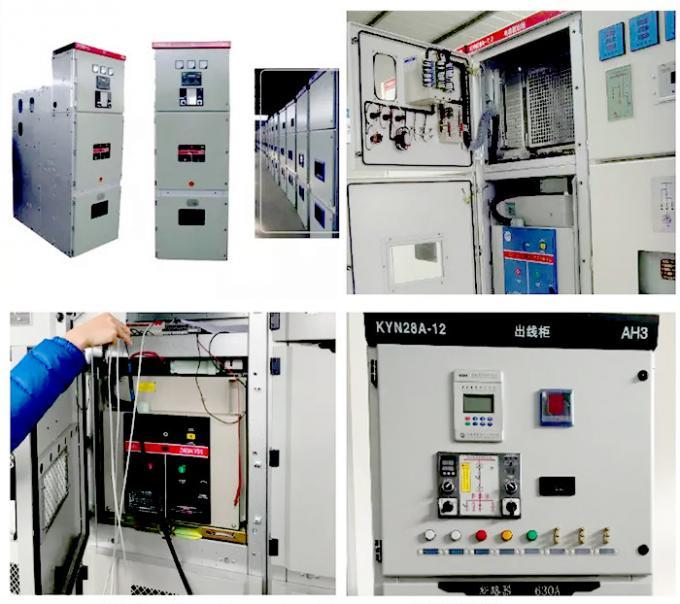

KYN28-12 کابینت های قدرت تابلو محصور فلزی با روکش فلزی
توزیع سوئیچ نوع عایق هوا
بررسی اجمالی محصولات
اتصالات قابل جابجایی با روکش فلزی داخلی KYN28 (از این پس کوتاه به عنوان تابلو) که می باشد
برای توزیع و پذیرش سیستم توزیع برق سه فاز AC (3-12 کیلو ولت ، 50 هرتز) ،
سیستم مقطعی تک اتوبوس و تک اتوبوس. بطور جهانی در قدرت اعمال می شود
انتقال ژنراتورهای متوسط / کوچک در نیروگاه ها؛ دریافت نیرو ، انتقال برای
پست های توزیع برق و سیستم برق کارخانه ها ، معادن و شرکت ها و
شروع موتور بزرگ ولتاژ بالا ، و غیره. تابلو سازگار با IEC298 ، GB3906-9.
علاوه بر این ، همچنین می تواند مدار را کنترل ، محافظت و نظارت کند.
سیستم قفل ساده و مؤثر برای جلوگیری از سوءاستفاده. قابلیت اطمینان اتصال PIVE-PREVENTION
می تواند به طور مؤثر مانع از سوء عملکرد و ورود به محفظه های انرژی شود.
1 ، از فشار دادن و بیرون کشیدن دسته دستی مدار شکن با بارها جلوگیری کنید؛
2 ، از خراب شدن مدار جلوگیری کنید.
3 ، از قطع شدن و وصل شدن قطع کننده مدار هنگام تعویض زمین در شرایط زنده جلوگیری کنید.
4 ، مانع از ولگرد شدن در محفظه الکتریکی شوید.
5 ، از خطای اتصال سوئیچ زمین در هنگام زنده جلوگیری کنید.
مورد | واحد | مولفه های | |
ولتاژ محاسبه شده | KV | 3،7.2،12 | |
Ratedcurrent | 630،1250،16002500،3150،4000 * | ||
RatedshortcircuitbreakingCurrent | KA | 25،31.5،40 | |
دارای رتبه بندی شده | 63،80،100 | ||
Ratedshort-yimewithstandcurrent (4 ثانیه) | 25،31.5،40 | ||
Ratedpeakwithstandcurrent | 63،80،100 | ||
فرکانس رتبه بندی شده | هرتز | 50 | |
Ratedinsulationlevel | 1minpowerfreency با مقاومت در برابر ولتاژ | KV | 42 |
نورپردازی | 75 | ||
کنترل جریان | AC | V | 110،220،380 |
دی سی | V | 110،220 |
1. ساختار کابینت مونتاژ شده است ، و مدار شکن یک ساختار نوع طبقه دستی را تصویب می کند.
2. اختیاری: طراحی مشترک قطع کننده مدار خلا (ZN85-40.5 / 3AV3) ، خلاء مهر و موم شده قطب Xiamen Huadian
قطع کننده مدار (VEP-40.5) ، قطع کننده مدار AREVA SF6 (FP4025D) ، اشنایدر SF6 (SF2) ، قطع کننده مدار با
مدار شکن با قابلیت تعویض ، تعویض آسان ، راحت.
3. قاب دستی با یک میله پیچ ، یک مکانیزم حرکت مهره ، یک کلاچ بیش از حد و ... تهیه شده است
دستگیره به راحتی قابل جابجایی است و می توان مکانیسم پیشران را از آسیب دیدگی در اثر سوء استفاده جلوگیری کرد.
4- قفل کلید اصلی ، دستی و درب سوئیچ قفل مکانیکی اجباری را تصویب می کند
حالت برای دیدار با عملکرد "پنج ایمنی"
5. سوئیچ سریع زمین برای اتصال کوتاه و اتصال به مدار استفاده می شود.
کابینت سوئیچ کلید مطابق استاندارد تابلو فلزی چادری محصور در GB3906 و IEC298 طراحی شده است.
به طور کلی کابینت و مشارکت (Cart) از دو بخش تشکیل شده است ، ساختار بدن ورق روکش آلومینیومی روی را تصویب می کند
یا قالب کامپوزیت پیچیده شده با صفحه گالوانیزه ، سوئیچ جداسازی صفحه فلزی جداسازی داخلی برای اتاق شکن مدار ،
محفظه اصلی اتوبوس ، یک محفظه کابل و اتاق کنترل رله و کلیه قطعات فلزی کابینت قابل اطمینان بودن زمین هستند
سیستم حلقه اصلی هر جدایه مستقل از کانال انتشار فشار در کابل داخلی می تواند 10 * 60mm2 تنظیم کند
اتوبوس زمینی
نمایه شرکت
شرکت مهندسی برق Qingdao Hengfengyou ، آموزشی ویبولیتین یکی از برقی در مقیاس بزرگ است
مجموعه کاملی از تولید کنندگان در چین ، متخصص در ترانسفورماتورهای غوطه ور در روغن ، نوع خشک
ترانسفورماتورها ، کابینتهای با ولتاژ بالا ، کابینتهای کم ولتاژ و ساخت پستهای تخصصی
شرکتهای برق این شرکت در شهر ساحلی زیبای چین-چینگدائو واقع شده است.
این شرکت دارای یک سرمایه ثبت شده از 10 میلیون یوان ، 20 پرسنل ارشد فنی ، بیش از
500 کارمند ، و سیستم فروش و خدمات صوتی ، ارزش تولید سالانه 1 میلیارد دلار آمریکا ،
محصولات خوبی در داخل و خارج از کشور به فروش می رسند.
